Obtener resultados precisos con Indicador de carga de pala de 100-12 000 kg Rango de pesaje y resolución de 1/100 000
Datos del producto:
| Lugar de origen: | CHINA |
| Nombre de la marca: | Supmeter |
| Certificación: | CE |
| Número de modelo: | BST106-N59 [B] |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1SET |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | 1set/carton |
| Tiempo de entrega: | 3-30 días laborables |
| Condiciones de pago: | T/T, Western Union |
| Capacidad de la fuente: | 200sets/month |
|
Información detallada |
|||
| Display: | TFT Color Screen | Power Supply: | DC24V±20% |
|---|---|---|---|
| Communication Protocol: | MODBUS ASCII | IP Grade: | IP65 |
| printer: | Build in | Keypad: | English |
| Resaltar: | Indicador del cargador de pala de la prueba del polvo,Los SS cubren el indicador del cargador de pala,Indicador del cargador de pala del USB |
||
Descripción de producto
Las especificaciones técnicas:
| Muestra | Pantalla de color TFT de 640×480 para la visualización de caracteres en inglés | |
| Rango de visualización de peso | -99,999 ~ +999,999 | |
| Rango de pesaje del sistema | 100 a 12 000 kg | |
| División por escala | Opcional 1, 2, 5, 10, 20, 50 kg | |
| Resolución de la pantalla | 1/100,000 | |
| Interfaz de entrada del sensor de posición | 2 Entrada de señal del interruptor | |
| Voltado de salida | El valor de las emisiones de CO2 | |
| Corriente de salida máxima | El valor de las emisiones de CO2 | |
| Interfaz del sensor de presión de aceite | 2 Entrada de señal del interruptor | |
| Voltado de excitación/corrente máxima | Las emisiones de gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero. | |
| Rango de entrada de la señal | El valor de la corriente eléctrica de la unidad de carga de la unidad de carga de la unidad de carga de la unidad de carga de la unidad de carga de la unidad de carga. | |
| ¥-△ADC | 24 bits, uno.000,000 código interno utilizado | |
| Frecuencia de muestreo | 400 Hz | |
| No linealidad | 0.005% FS | |
| Interfaz de comunicación digital | El Parlamento Europeo | Se trata de un sistema de seguridad. |
| Imprimir el informe | 10000 registros de carga pueden ser guardados, consultados e impresos y cada registro puede contener 50pcs valor de peso de carga de un solo cubo | |
| Grado IP | Protección IP65 | |
Especificaciones del sensor de posición
- Interruptores de proximidad de tipo HALL
- Voltado de funcionamiento: DC5~24V.
- Distancia de detección: 1 ~ 8 mm.
- Frecuencia de respuesta: 5KHz.
- Corriente en reposo: Máx. 2 mA.
- Tamaño del hilo: M8 × 1 mm.
- Temperatura de servicio: -25°C ~ +70°C.
- Nivel de protección: IP67.
Objetivo de detección estándar
- Imán permanente.
- Tamaño del contorno: 30 × 10 × 5 mm [L × W × T].
Especificaciones del sensor de presión de aceite
- Voltado de funcionamiento: DC5V.
- Capacidad: de 0 a 25 MPa.
- La precisión: ±0,1% FS.
- Sensitividad de salida: 2 mV/V.
- La velocidad de deslizamiento será de ± 0,015% FS/°C.
- Sobrecarga segura: 120% FS.
- Tamaño del hilo: M10 × 1 mm.
- Temperatura de servicio: -40°C~+125°C.
- Nivel de protección: IP67.
Precisión del sistema
- Grado de exactitud: III.
- Precisión de verificación del indicador de pesaje: 0,02%.
- Precisión del peso de un solo cubo: 0,5% ~ 1,0%.
- Precisión del peso total de carga: 1,0%.

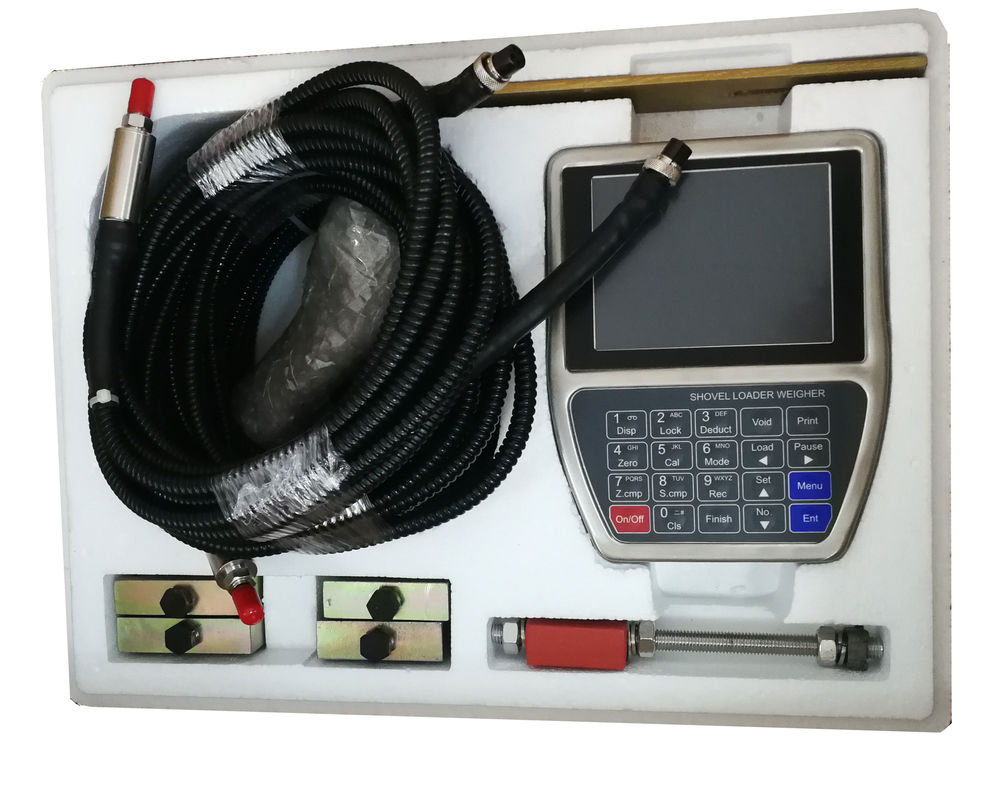

¿Qué producto incluye el conjunto completo?
- 1 Indicador de pesaje con impresora térmica incorporada.
- 1 Sensor de posición.
- 2 Sensores de presión del aceite.
- 2 Juntas de tres vías de tipo placa.
- 1 Accesorios de montaje.
Principio de funcionamiento
El pesador es un equipo de pesaje dinámico y de totalización automática instalado en un cargador de ruedas.
Cuando el brazo de elevación de la cargadora de ruedas se eleve a una cierta altura, el sensor de posición activa el proceso de pesaje.y el indicador de pesaje recogerá la señal de presión del aceite de las cámaras de aceite inferior y superior de la botella de aceite de levantamiento del brazoDespués del procesamiento de la señal y la compensación, el peso de carga de un solo cubo se obtendrá y se totalizará al peso total de carga automáticamente.El operador puede juzgar si el peso de carga de un solo cubo actual es válido de acuerdo con los mensajes de alarma., y confirmar el peso de carga del último cubo según el valor de desviación negativa.
Configuración del sistema
1 Indicador de pesaje con impresora térmica.
1 sensor de posición.
2 Sensores de presión de aceite.
¢ 2 Juntas de tres vías de tipo placa.
Peso de cargador de pala con alta frecuencia de muestreo Sistema de pesaje de 400 Hz, balanzas de cargador de ruedas
BST106-N59[B] Adecuado para la serie de cargadores de ruedas con capacidad de carga de 1 a 12 t.
Nuevo controlador de pesaje de cargador de pala BST106-N59 [B] es con tubo de sensor de presión de aceite metálico y tubo de sensor de posición de metal.Hay algunos puntos a los que hay que prestar atención al hacer el pedido.:
1Si necesita una tubería más larga, por favor díganos la longitud exacta al hacer el pedido;
2Si la unión de tres vías de su cargador es especial, por favor díganos el número de modelo de la cargadora que desea instalar o por favor envíenos la información detallada de la unión de tres vías que necesita;
3. La configuración estándar es con impresora incorporada, si desea conectar una impresora externamente, está bien, sólo díganos al hacer el pedido por favor.
Modo de entrega:
¢ Diseño EMC con un alto nivel de resistencia a atascos para el entorno industrial.
Input de potencia DC24V con protección de polaridad inversa.
CPU ARM de 32 bits con 72MHz y velocidad aritmética más alta.

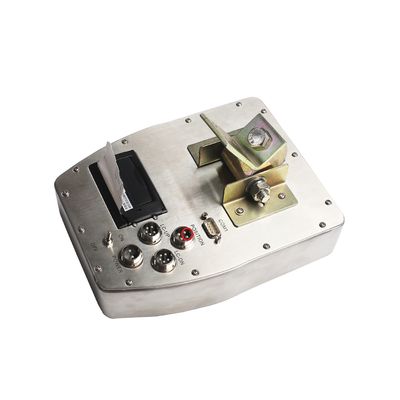

¢ Cubierta de acero inoxidable a prueba de polvo con nivel de protección IP65.

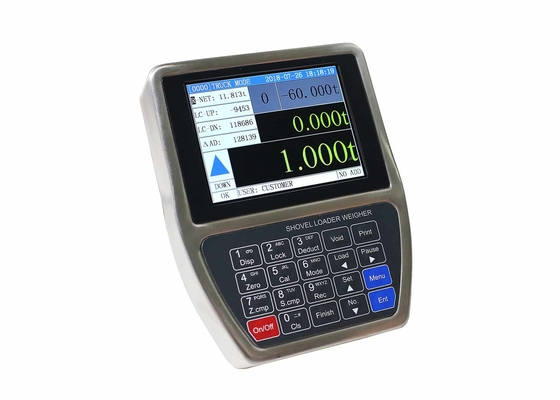

- pantalla TFT de 640×480 con pantalla y entrada en inglés.
️ 24 bits Σ-△ADC con resolución interna de 1/1,000,000.
La frecuencia de muestreo es de 400 Hz.
El algoritmo de filtrado digital especial antivibración para un pesaje preciso, una visualización estable y una respuesta rápida.
El algoritmo de compensación de aceleración especial.
Se pueden guardar 10000 registros de carga.
Cada registro puede contener 50 pesos de carga de un solo cubo.
Precisión del sistema
️ Grado de exactitud: III.
¢ Precisión de verificación del indicador de pesaje: 0.02%.
Precisión del peso de un solo cubo: 0,5% ~ 1,0%.
¢ Precisión del peso total de carga: 1,0%.
